         FYU系列液下泵適用于輸送不含固體顆粒的清潔的腐蝕性介質，不需加冷卻水，但不能開空車。FYUA系列液下泵適用于輸送含有大量顆粒的腐蝕性料漿(料漿的重量濃度≤20%，固體顆粒直徑≤1.0mm)，需加冷卻水，可以開空車。液下泵的適用溫度為≤80℃，在介質和工況相同的條件下可替代價格昂貴的不銹鋼和氟塑料液下泵。

       該系列液下泵具有外形美觀、重量輕、振動小、噪音低以及使用占地面積小等特點，運轉平穩，性能可靠，維護方便。

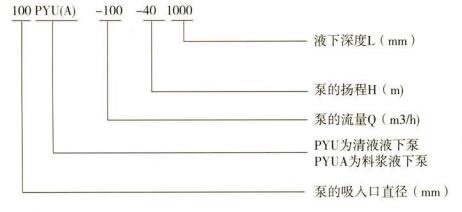

三、型號說明

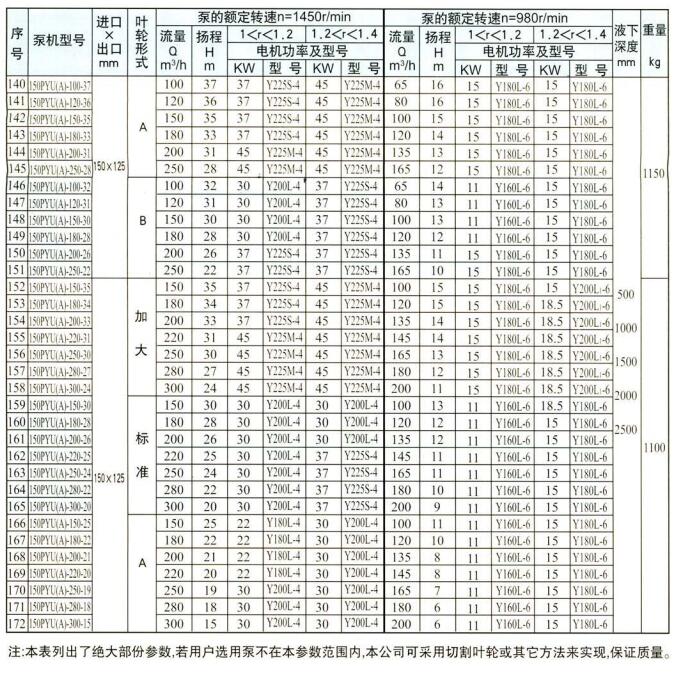

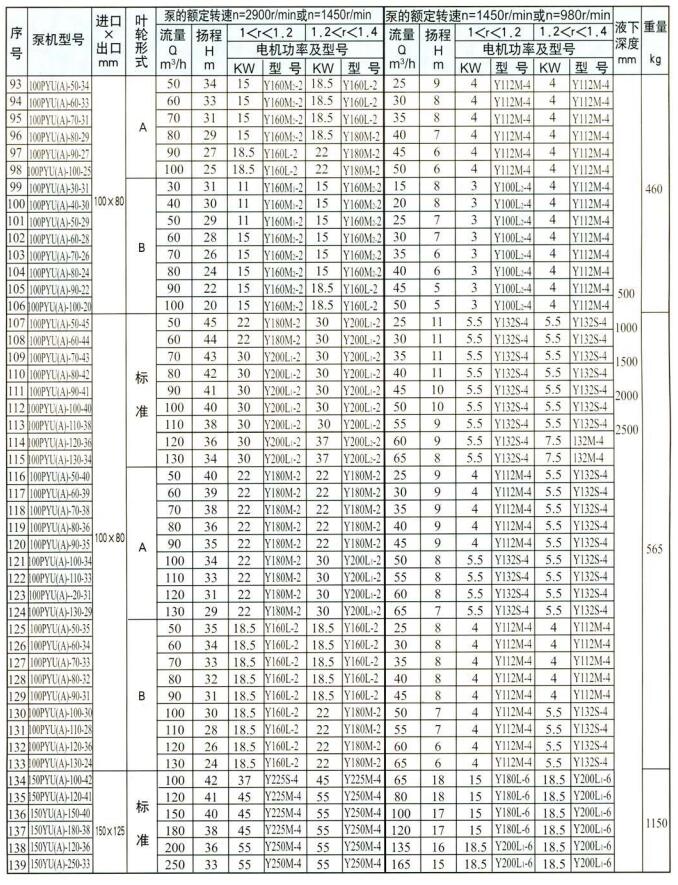

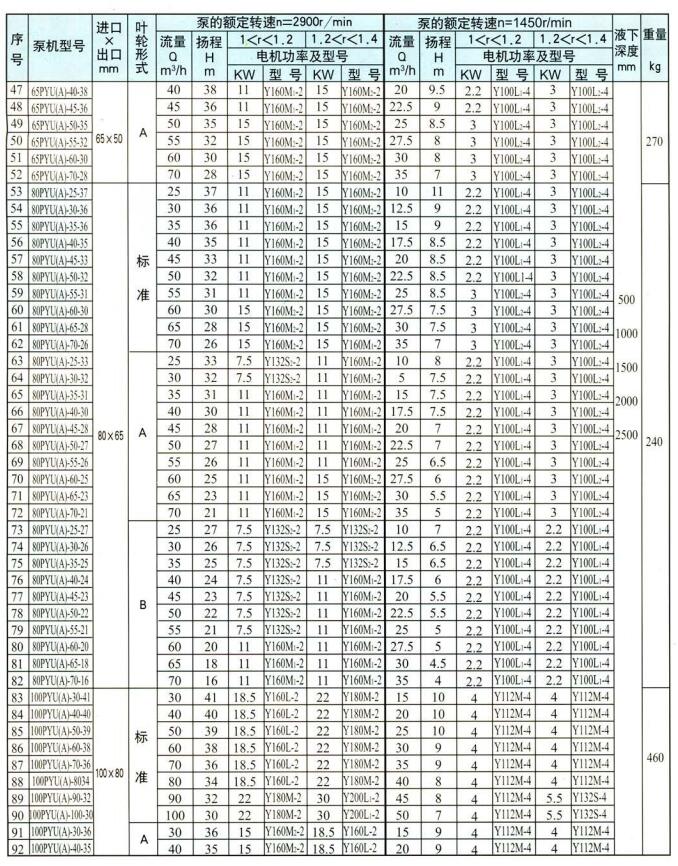

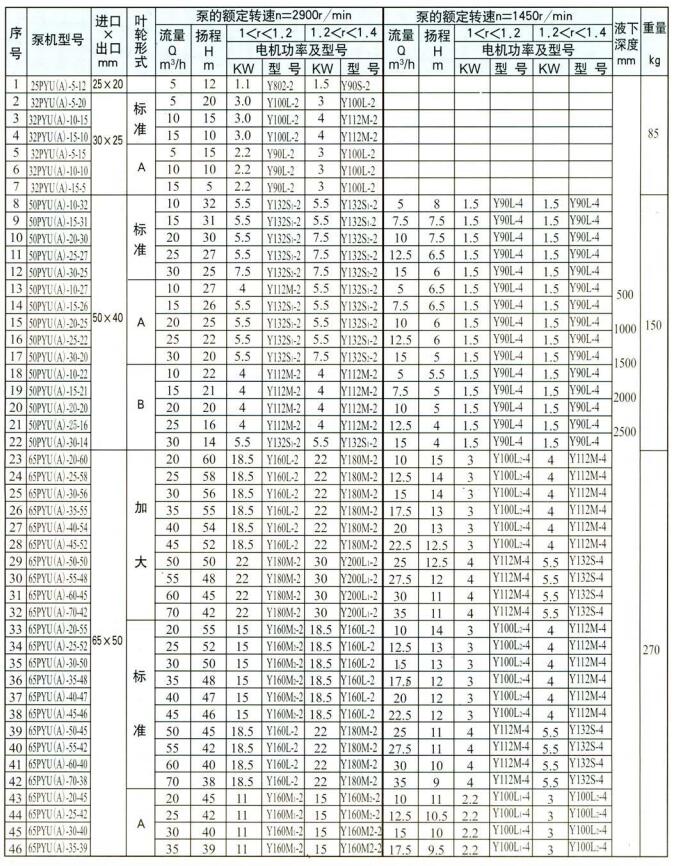

四、性能參數

五、結構說明
1、液下泵的結構形式為立式、單級、單吸離心泵。
2、FYU系列采用介質自潤滑冷卻結構，F(xiàn)YUA采用外接自來水潤滑冷卻結構。

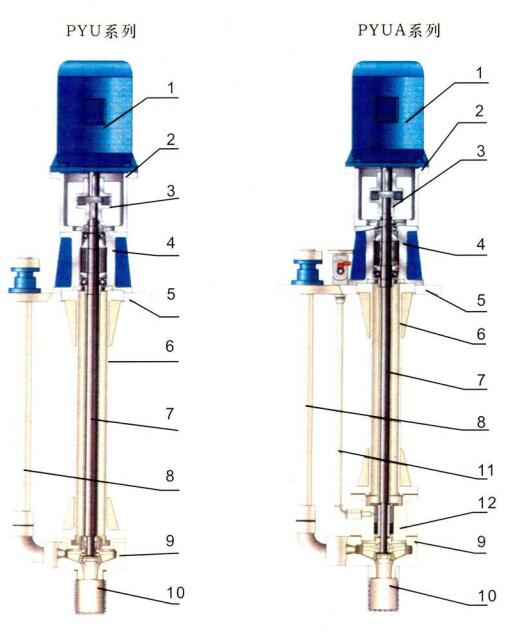

3、液下泵的主要零部件有:
1)  電機  2)  電機座  3)  聯軸器  4)  軸承座  5)  座板  6)  接管  7)  包塑主軸 8)  出液管   9)  泵體10)濾罩 11)  冷卻水管  12)  接座
4、葉輪、泵體等主要過流部件由超高分子量聚乙烯(UHMWPE)制作，其它液下零部件由耐腐的聚丙烯 ( PP )  、增強聚丙烯 ( FRPP )  等制作。
5、旋轉方向:按標牌的箭頭指示方向旋轉。

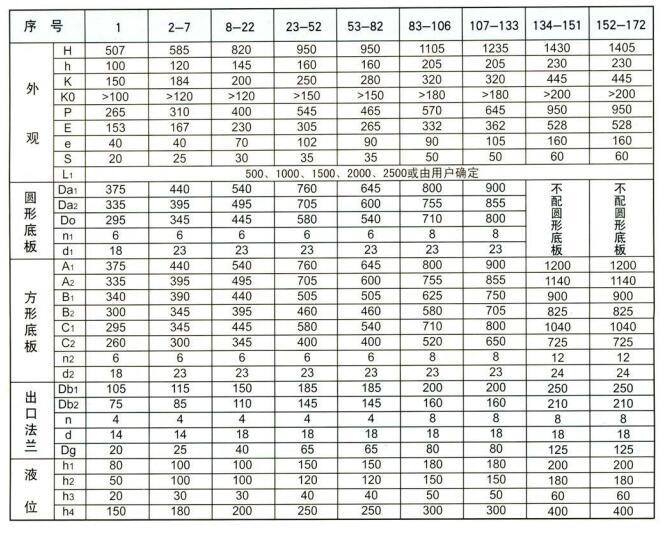

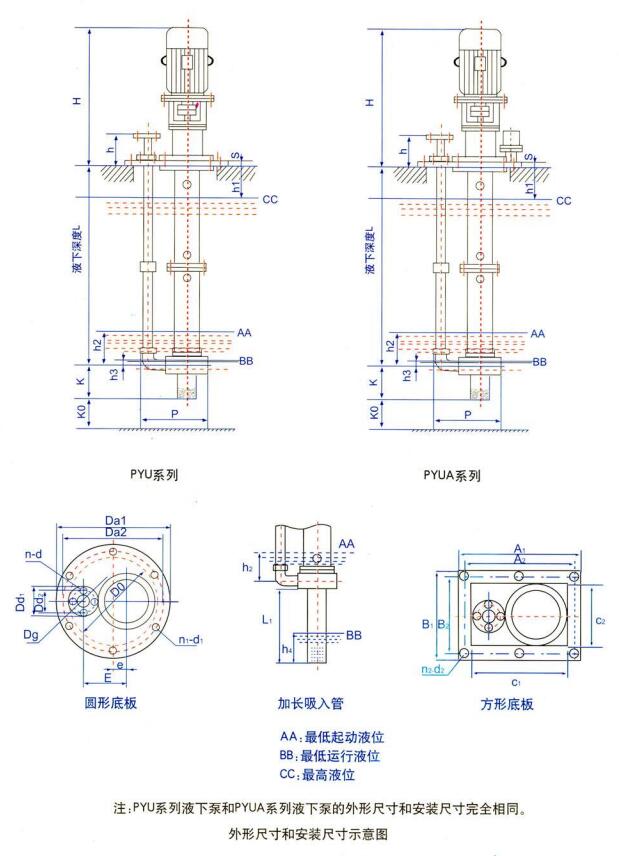

六、外形尺寸、安裝尺寸

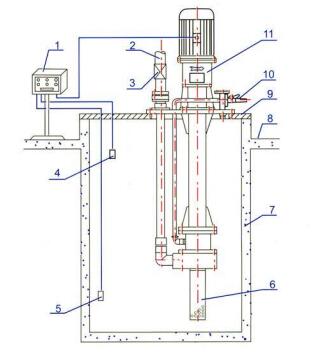

七、安裝操作示意圖
1) 控制箱 ( 根據用戶要求，自配 )

八、注意事項
★總的注意事項
(1) 泵的出口管路應有自己的支架，出口管路的重量不允許直接由出液管承受，以免壓壞出液管等零件。
(2) 泵應該垂直安裝，不允許有明顯的傾斜。一般情況下底板應用水平儀校準，此點對長軸液下泵尤為重要。
(3) 泵的出口管路中應裝有閥門，用以調節流量，使泵在規定的流量下工作。
(4) 液下泵的主軸是細長軸結構，長途運輸過程中有可能發生輕微的彎曲變形（盤動聯軸器時感覺松緊不勻）。安裝完畢后不要立即開機，可放置24小時，使其恢復正常，然后再試車。
(5) 經常用手盤動聯軸器，看其是否轉動自如，若出現卡死轉不動的現象要立即拆機檢查。
(6) 泵運轉時有輕微振動屬正常現象。但為了減輕振動，在保持安裝基礎水平的情況下，盡可能使基礎具有良好的吸振性。
(7) 調節出口閥門，使泵盡量在額定工況條件下工作，不允許長期在很小或很大流量下使用，以免影響泵的壽命。
(8) 當泵從液槽中吊出維修時，應將接管內的液體倒凈，絕不允許接管內介質沒倒凈就把泵豎直倒立放置，以免液體滲入軸承座內腐蝕軸承和主軸。
(9) 當泵不用時，切勿在液槽外或倉庫中長期水平放置，以免主軸發生永久變形，在確保接管內清潔的前提下，拆下電機豎直放置。

★PYU清液液下泵使用時的注意事項
(1) 所輸送的介質不得含有顆�；螂s物，若含有硬顆粒會使動靜環磨損加��；若含有雜物，可能會堵住中間動靜環的潤滑冷卻管路，使中間動靜環很快會因為無潤滑冷卻液而燒壞，進而引起主軸和泵頭的損壞。
(2) 必須控制較低液位，不允許有抽空現象發生，否則會燒壞動靜環。
(3) 所輸送介質不能在進口濾罩上結晶而堵住濾罩孔。否則會因泵抽不出液體而燒壞動靜環。
(4) 電機不允許反轉，否則可能會使下面的動靜環松脫，引起很大的振動，使泵不能工作甚至損壞(因為電機反轉時泵也能出液，所以要特別注意)。

★PYUA料漿液下泵使用時的注意事項
(1) 所輸送的介質可含有大量顆�；螂s質，但介質中允許進入少量的冷卻水。
(2) 外接冷卻水用常用的清潔的自來水，在額定工況條件下，其流量為0. 15~0.25m3/h,壓力為0. 5≤P≤1.0Kg/cm2。有泵自己的專用冷卻水管路，不要跟生活用水共用一個支路，以免其它水閥的開啟影響冷卻水的壓力波動，造成經常停機。
(3) 開機前必須先接通冷卻水，并檢查水壓、水流是否正常，檢查各連接處是否漏水，發現問題立即解決。
(4) 關機時，應同時停放冷卻水，否則冷卻水會不斷流入池內。
(5) 該結構的液下泵允許短時間內抽空。但在發生抽空的臨界點會發生很大振動，需引起注意。

九、使用方法和維護須知
★啟動
(1) 第一次啟動前先用手盤動聯軸器，看聯軸器轉動是否靈活，若發現卡死轉不動現象應查明原因。對于PYU型液下泵，檢查出液管旁路即中間動、靜環冷卻水管路完好無損(1米以內無冷卻水管)，對PYUA型液下泵開通冷卻水，使冷卻水通暢。
(2) 啟動前要看看液位是否在規定范圍之內，對PYU型液下泵不允許空啟動和空運轉，對于PYUA型液下泵啟動前必須先接通冷卻水。
(3) 給泵的軸承座內注入潤滑脂(潤滑脂宜選用3號鋰基潤滑脂或3號二硫化鉬鋰基潤滑脂)。
(4) 檢查電機的運轉方向是否正確。
(5) 各部件檢查無異常情況后就可啟動電機，啟動前先將出口閥門關閉，啟動后再慢慢打開。
★運轉
(1) 調節出口閥門，使泵在規定流量點的范圍內工作。
(2) 經常檢查軸承和電機的溫升情況，軸承的溫升不大于40℃，較高溫度不大于90℃，對于B級絕緣電機，環境溫度為40℃時的高溫升為90℃，允許高溫度為130℃。
(3) 應定期加注潤滑脂，保證軸承有充足的油脂潤滑。
(4) 要有控制較低液位的措施，PYU型液下泵不允許空運轉。
(5) 在運轉過程中若發現不正常的噪聲和振動應立即停機檢查，查明原因。
★停泵
(1) 停泵時應先關閉出口閥門，再停電機。
(2) 對于PYUA型泵停機后還要停放冷卻水。
(3) 保持泵外部及環境的清潔，用水沖洗時，應防止電機受潮。
(4) 長期不用泵時，應將泵從池內取出，倒凈接管中的介質并用水沖洗干凈，并取下電機，使泵豎直放置。
